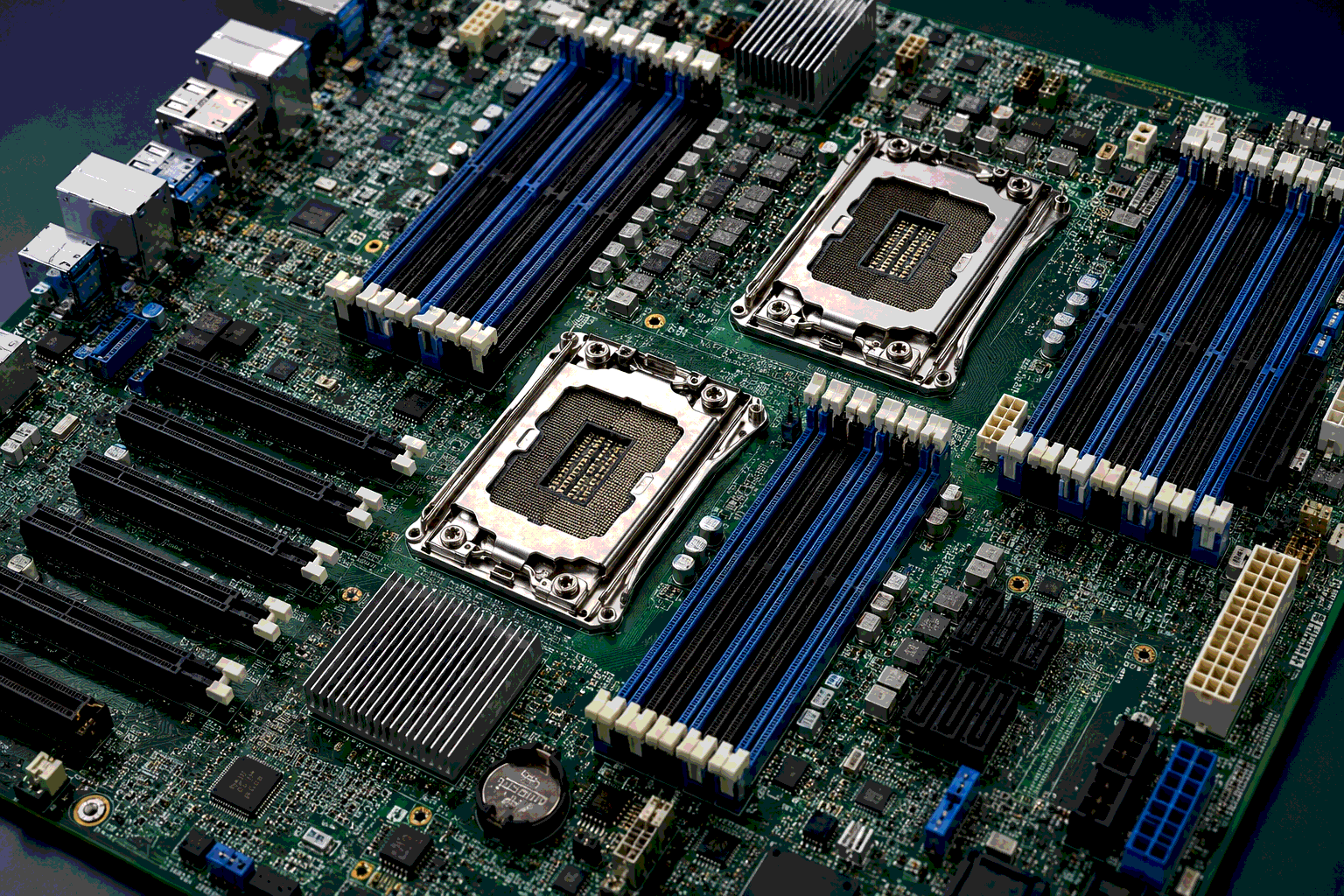

Устройство материнской платы
Материнская плата - центральная печатная плата компьютера или сервера, которая объединяет все компоненты в единую систему. Она обеспечивает взаимодействие процессора, оперативной памяти, накопителей и карт расширения через шины данных и контроллеры. От ее архитектуры напрямую зависят производительность, масштабируемость и надежность всей системы. В статье подробно разберем устройство материнской платы, ее схему, назначение слотов и разъемов, а также особенности серверных решений Supermicro.
Что такое материнская плата и какую роль она играет
Системная плата выступает «скелетом» вычислительной машины: к ней подключаются все ключевые узлы, а сама она координирует обмен сигналами между ними. Без неё процессор не сможет обратиться к памяти, а видеокарта - получить данные для обработки.
Назначение материнской платы в сервере и ПК
Главная задача платы - организовать электропитание компонентов и обеспечить их взаимодействие по стандартизированным интерфейсам. В сервере она дополнительно поддерживает удаленное управление (IPMI), ECC-память, множественные процессорные сокеты и расширенные возможности виртуализации.
Как работает материнская плата
Если говорить простыми словами, как работает материнская плата - это постоянный обмен сигналами между компонентами через чипсет и шины данных. BIOS/UEFI при включении инициализирует оборудование, после чего управление передается операционной системе, которая использует драйверы для работы с контроллерами платы.
Основные компоненты материнской платы
Компоненты материнской платы можно разделить на несколько функциональных групп. Каждая из них решает свою задачу в общей архитектуре системы.
Процессорный сокет (разъем CPU)
Процессорный сокет - разъем для установки CPU. Он определяет совместимость с конкретным поколением процессоров (Intel LGA 4677, AMD sTR5 и др.). В серверных решениях часто встречается два и более сокета на одной плате.
Слоты оперативной памяти (DIMM)
Слоты памяти стандарта DIMM предназначены для установки планок оперативной памяти. Серверные платы поддерживают ECC/Registered модули и могут иметь от 8 до 32 и более слотов, что критично для задач виртуализации и работы с большими объемами данных.
Слоты расширения PCIe
Слоты расширения стандарта PCIe используются для установки видеокарт, сетевых адаптеров, RAID-контроллеров и NVMe-накопителей. Современные версии (PCIe 4.0/5.0) обеспечивают пропускную способность до 64 ГБ/с на линию x16.
Чипсет и шины данных
Чипсет - набор микросхем, управляющих взаимодействием CPU с периферией. Он распределяет ресурсы шин данных, определяет количество доступных портов USB, SATA, PCIe и поддерживает интерфейсы обмена.
Разъемы питания и периферии
Помимо основного 24-контактного разъема и 8-контактных разъемов CPU, на плате располагаются колодки для передней панели, USB-портов корпуса, вентиляторов и периферии. В серверных моделях добавляются разъемы для резервного электропитания и модулей удаленного управления.
Схема материнской платы: расположение элементов
Схема материнской платы - это условное изображение, показывающее взаимное расположение ключевых узлов. Понимание схемы помогает правильно собрать систему и избежать ошибок при подключении оборудования к материнской плате.
Как читать схему материнской платы
Производитель публикует блок-схему (block diagram) и физическую разводку (layout). На блок-схеме видно, какие контроллеры и интерфейсы связаны с CPU напрямую, а какие идут через чипсет. Физическая разводка показывает, где именно расположены слоты памяти, PCIe-разъемы и колодки питания.
Назначение основных слотов и разъемов
Материнские платы Supermicro
Особенности плат Supermicro
Материнская плата Supermicro разрабатывается с акцентом на надежность и плотную компоновку. Ключевые особенности:
- Поддержка актуальных процессорных сокетов Intel LGA и AMD SP.
- Увеличенное количество DIMM-слотов - до 32 на двухпроцессорных моделях.
- Множественные слоты расширения PCIe 5.0 с гибкой конфигурацией.
- Встроенный модуль IPMI/BMC для удалённого администрирования.
- Компоненты серверного класса: твердотельные конденсаторы, усиленные цепи электропитания.
Поддержка процессоров и памяти
В зависимости от форм-фактора (ATX, E-ATX, CEB, EEB) материнская плата Supermicro поддерживает одно- или двухпроцессорные конфигурации. Слоты памяти работают с DDR5 ECC RDIMM, обеспечивая пропускную способность до 4800 МТ/с и выше.
Подключение оборудования к материнской плате
Подключение оборудования к материнской плате выполняется по стандартной схеме:
- Установка CPU в процессорный сокет с соблюдением ключа ориентации.
- Монтаж модулей оперативной памяти в DIMM-слоты согласно рекомендациям производителя.
- Фиксация накопителей в разъемах SATA, M.2 или U.2.
- Установка карт расширения в слоты PCIe с учетом распределения линий.
- Подключение периферии корпуса и кабелей электропитания.
Подробная пошаговая инструкция по сборке приведена в отдельной статье об установке платы.
